Garagentorsteuerung mit zwei 2 x UM - Relais

Das Beispel zeigt eine einfache aber funktionssichere Motorsteuerung für viele Anwendungen. Auf umfangreiche Elektronik wurde hier absichtlich verzichtet. Die Schaltung dennoch hat einen absoluten Schutz vor Fehlbedienung, sodass sie in der Praxis ohne Schwierigkeiten funktioniert.
Nur zwei Stück von der Spannung passende 2 x UM - Relais, ein Getriebemotor und drei normale Taster genügen, um eine universell anwendbare Polwendeschaltung aufzubauen, die auch für viele andere Anwendung zu gebrauchen ist.

Eine rein elektronisch gelöste funktionssichere Motorsteuerung mit Polwendeschaltung befindet sich im Elektronik-Fachbuch "Elektronik mit Herz" von Josef Straßhofer.

Schaltplan, Schaltungsbeschreibung und Aufbau "Garagentor-Steuerung"

Download "Garagentor-Steuerung"

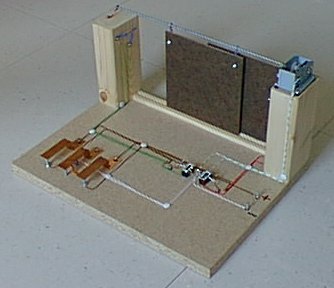

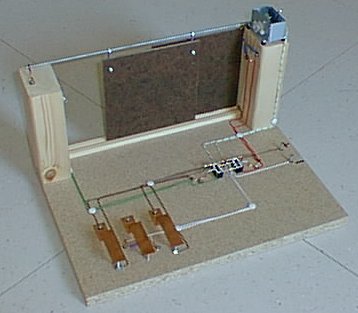

Die Abbildungen zeigen einen sehr einfachen modellhaften Aufbau eines Garagentors.
Als Träger für das Schiebetor dient eine M4-Gewindestange. Natürlich gibt es eine Vielzahl von anderen Anwendungsmöglichkeiten für diese einfache Steuerung.
