Schaltungen 02

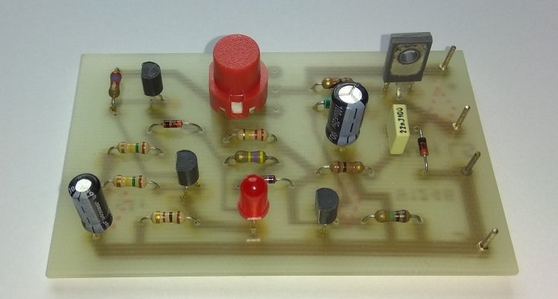

Martinshorn mit Sound und Leuchtdiode
Das Martinshorn zeichnet sich durch seine unverkennbare Ähnlichkeit mit einem Horn eines im Einsatz befindlichen Feuerwehrautos aus. Gleichzeitig wird das Signal mit einer Leuchtdiode, hier kann man auch eine ultrahelle 10 mm - LED einbauen, im selben Takt angezeigt.
Mit einfacherer Elektronik und diesem lebensnahen Effekt lässt sich eine derartige Schaltung kaum realisieren.

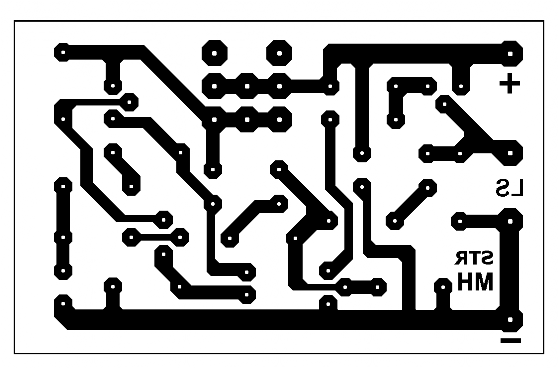

Wer sich die Platine für das Martinshorn selbst fertigen möchte, für den befindet sich das Layout hier abgebildet. Dieses muss auf entsprechende Größe, in diesem Fall auf 50 x 80 mm verkleinert werden.
Unterlagen zur Platinenfertigung befinden sich auf dieser Seite unter "Skripten" zum Download.
